Белрафт 2М, двухместный однослойные баллоны

Несколько видео:

«Белрафт 2М» - удобный двухместный спортивно-туристский катамаран с отличными ходовыми характеристиками, предназначен для соревнований на бурной воде и спортивных водных походов 1-5 к.с.
> Гондолы катамарана однослойные, с поперечной перегородкой (в каждой гондоле по два независимых отсека), изготавливаются из ткани: дно - PVC boat ПАНАМА 1100гр,  бок - PVC boat 850гр, верх - PVC boat 750гр.
> Надувные сиденья съёмные, имеют бедренные и коленные упоры.
> Рама катамарана крепится к гондолам с помощью карманов.
> Карманы изготавливаются из ткани ПАНАМА 900 и защищены от ударов о камни дополнительным слоем  PVC.
> Швы - плоские шито-клеенныес двухсторонней герметизацией.
> Перегородка и внутренняя герметизация швов выполнены из лодочной ткани Boat PVC 330гр/м2.. Снаружи швы защищены специальной лентой PVC.
Рама изготавливается из дюралевых труб марки Д16Т не слабее Ø 37х1,5мм.
Поперечные трубы рамы имеют жёстко закрепленные кницы с нержавеющими металлическими штырьками Ø6мм, окончания продольных и поперечных труб защищены от ударов о камни пластиковыми заглушками.

Технические данные

Длина
375 см
Ширина
190 см
Макс. диаметр баллонов
56 см
Объем баллонов (без "сидух")
1100 л

Грузоподъемность
300 кг

Вес катамарана
23 кг
Вес рамы
7 кг

 Экипаж             2 человека

Комплектность

Гондолы катамарана:

1.1
Гондола катамарана (моно)
2 шт.
1.2
Оболочка съёмного надувного сидениея с бедренными и коленными упорами.
2 шт.
1.3
Воздухонепроницаемый внутренний баллон сиденья 51х95 см
2 шт.
5.10
Ремень 40мм с петлёй для крепления бедренных упоров к раме
4 шт.
1.5
Пробка для трубок надува баллонов
2 шт.


6.0
Труба продольная, цельная,   Д16Т Ø37х1,5мм, L=1480 мм
4 шт.
6.1
Труба поперечная, цельная,   Д16Т Ø37х1.5мм, L=1830 мм
1 шт.
6.2
Труба поперечная, цельная,   Д16Т Ø37х1.5мм, L=1850 мм
1 шт.
6.3
Труба поперечная, цельная,   Д16Т Ø37х1,5мм, L=1900 мм
1 шт.
6.4
Выжимная труба палубы,                       Д16Т Ø25х1,5мм,  L=320 мм
2 шт.
6.5
Выжимные трубы надувного сидения,      Д16Т Ø25х1,5мм,  L=770 мм
4 шт.
6.11 Кольцо капроновое силовое для сборки рамы 12 шт.
6.12
«Скрутка» для сборки рамы, пруток        Д16Т Ø10 мм, L=180 мм
12 шт.
6.13
Фиксатор «скрутки»
12 шт.
2.2.
Плоский капроновый шнур для организации боковой страховочной обвязки.
25м.

Ремонтный набор (ткань PVC, кница, заглушка, трубка надува13,трубка надува 8…)
набор

Упаковка:

4.1
Сумка с ручками для баллонов
1 шт.
4.2
Тубус с наплечным ремнём для рамы
1 шт.

Руководство по эксплуатации
1 ш

Устройство катамрана

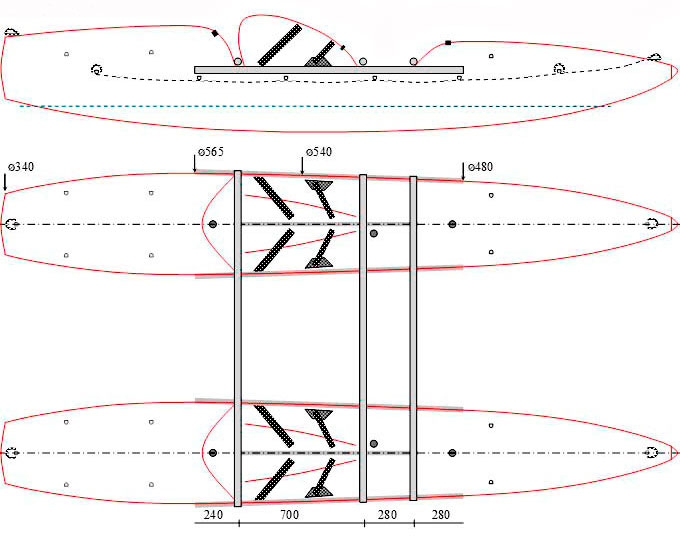

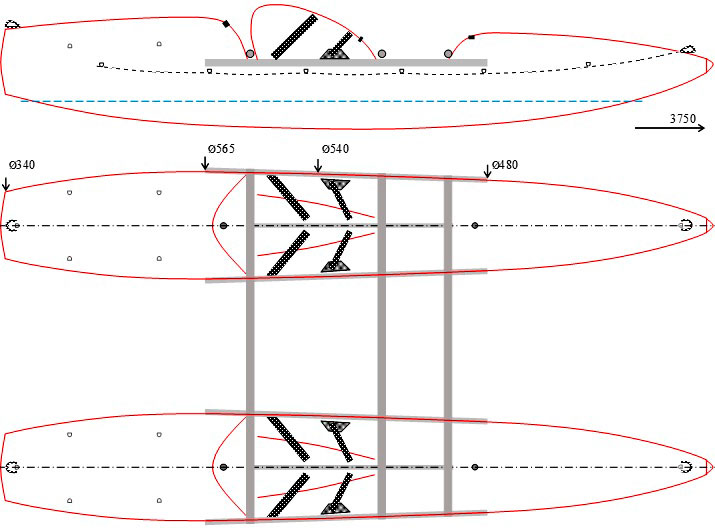

Рисунок 1.

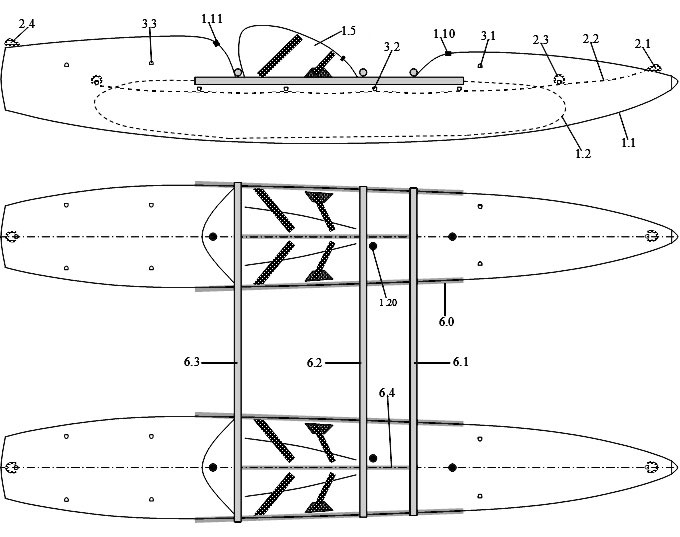

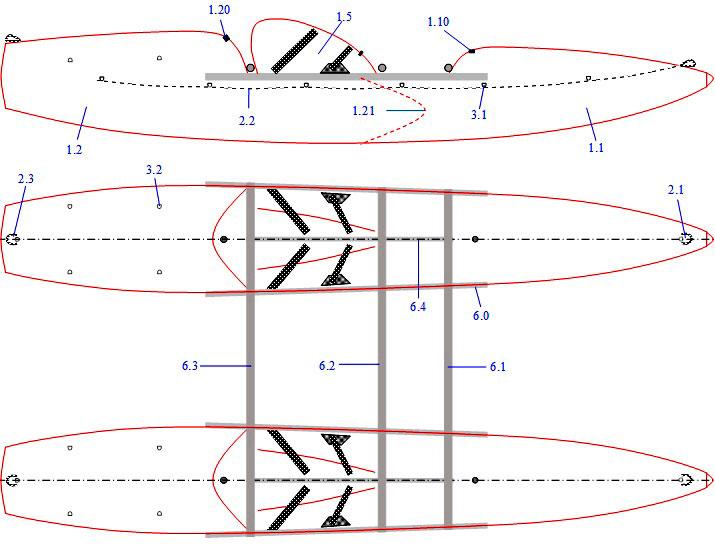

Гондолы катамарана: 1. Однослойные (моно) гондолы катамарана. 1.1. Клапан надува носового отсека. 1.2. Клапан надува кормового отсека. 1.21. Внутренняя перегородка. 5. Надувное сидение с бедренными и коленными упорами.
Вспомогательные элементы: 2.1. Носовая ручка с люверсом. 2.2. Боковая обвязка по каждому борту для страховки экипажа. 2.3. Кормовая ручка с металлическим люверсом. 3.1. Металлические люверсы по каждому борту для крепления страховочной обвязки.. 3.2. Металлические люверсы для крепления  дополнительного груза на корме.

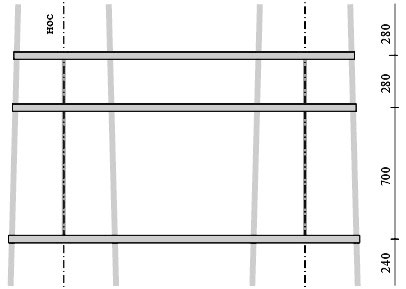

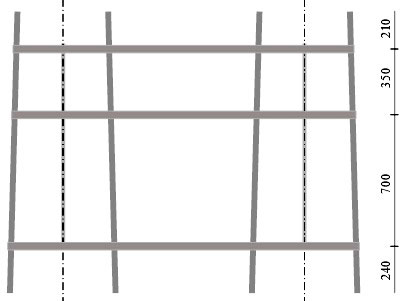

Рама катамарана: 6.0. Труба продольная. 6.1, 6.2, 6.3. Трубы поперечные, с закреплёнными кницами. 6.4. Выжимная труба палубы. 6.5. Выжимные трубы надувного сидения.

Рисунок 2. Рама катамарана.


Надувное сидение.  Съёмное.
Рисунок 3.
 1. Гондола катамарана. 5. Сиденье надувное. 5.0. Самозакрывающийся клапан для заправки внутреннего баллона в силовую оболочку сидения. 5.1. Бедренные упоры с двойной металлической пряжкой. 5.10. Двойной капроновый ремень с петлёй для крепления бедренных упоров к продольной трубе рамы.  5.11. Перемычка капроновая у основания бедренных упоров. 5.2. Коленные упоры. 5.20. Трапеция с  двойной металлической пряжкой для крепления коленных упоров. 5.3. Карман для выжимной трубы надувного сидения. 6.0. Продольная труба рамы. 6. Поперечная труба рамы с закреплёнными кницами. 6.10. Кница с стальным штырьком (закреплена на поперечной трубе). 6.11. Соединение боковой и поперечной труб капроновым силовым кольцом. 6.12. Дюралевый пруток – «скрутка». 6.13. Фиксатор «скрутки». 6.5. Выжимные трубы сидения.


Порядок сборки катамарана

Подготовка гондол катамарана
1.   Выберите ровную площадку размером 2х4 метра, желательно с травяным покровом.
2.   Расстелите гондолы катамарана на земле.
Сборка рамы:
1.  Вставьте продольные трубы внутрь  карманов.
2.  Соберите раму, согласно рис.1, рис.2 и Рис.3, для этого стяните продольные и поперечные трубы капроновыми силовыми кольцами (кольца предварительно замочите в воде) с помощью «скруток».
  Сборка катамарана:
1.   Вставьте выжимные трубы надувных сидений в карманы по бокам надувных сидений.
2.    Зафиксируйте выжимные трубы надувных сидений и палубы к поперечным трубам снизу с помощью киперной (х/б) ленты или скотча.
3.   Наполните кормовой и носовой отсеки гондолы воздухом, чередуя отсеки до упругого, жесткого состояния.
4.   Наполните воздухом сидения до упругого состояния.
5.  Отрегулируйте длину бедренных и коленных упоров с помощью пряжек 5.10, 5.20 под свой рост - бедренные упоры должны плотно охватывать ваши бедра без избыточного давления.

Рекомендации по эксплуатации катамарана.
1. Наполняйте баллоны воздухом только насосом.
2. Багаж крепите на катамаране, в следующем порядке: тяжёлый и малообъемный груз (продукты, ремнабор и др.) крепите на палубе катамарана перед гребцом, объёмный груз           крепите на баллоне сзади гребца.
3. Загрязнённые места оболочки протирайте «Нефрасом» С2-80 (бензин «Калоша»), не используйте очистители, растворяющие ПВХ (ацетон...).
4. Глубокие царапины на оболочке промажьте густым полиуретановым клеем – он образует на ПВХ прочную плёнку.
5. После использования катамарана дайте ему просохнуть, разберите его и тщательно просушите все элементы катамарана естественным образом (без использования открытого огня).

Правила хранения и транспортировки.
Перед длительным хранением катамарана просушите все его элементы. Храните катамаран в закрытом помещении в упакованном виде в диапазоне температур минус 20° - плюс 30°С. При упаковке катамарана не пережимайте баллоны.
Не перевозите мягкие элементы катамарана вместе с металлическими, стеклянными или другими предметами, которые могут их повредить.

Гарантийные обязательства.
Изготовитель, Индивидуальный Предприниматель Новиков Александр Иванович, свидетельство №190280437, от 26.09.2001г. г. Минск, Республика Беларусь, гарантирует безотказную работу катамарана в течение 24 месяцев со дня продажи потребителю и не несет ответственности за дефекты, возникшие в результате неправильного хранения, эксплуатации, чрезмерных нагрузок или использовании катамарана не по назначению.
