"Белрафт 4Т". Четырёхместный. Однослойные баллоны.

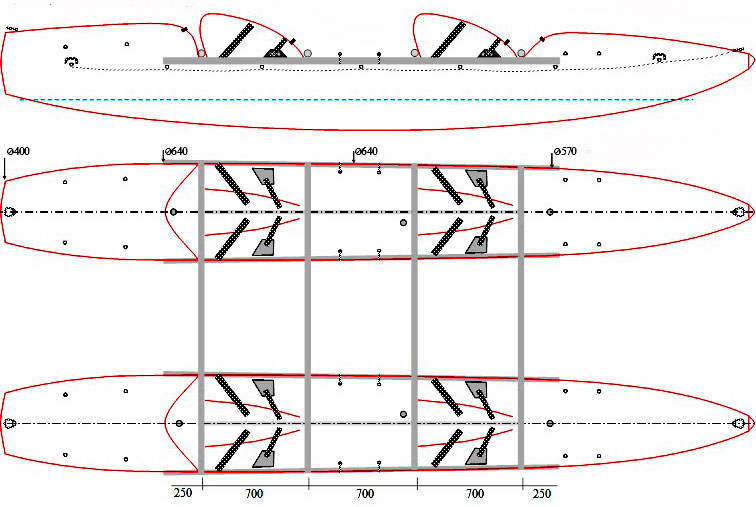

Внешний вид катамарана
"Белрафт 4Т" - удобный четырёхместный спортивно-туристский катамаран с отличной маневренностью и хорошими ходовыми характеристиками, большой устойчивостью и живучестью, предназначен для водных путешествий и экстремального сплава по бурным рекам  4-6 к.с.
> Гондолы катамарана однослойные, с поперечной перегородкой (в каждой гондоле по два независимых отсека), изготавливаются из ткани: дно, бок – boat ПАНАМА 1250гр, верх - PVC boat 750гр.
> Надувные сиденья съёмные, имеют бедренные и коленные упоры.
> Рама катамарана крепится к гондолам с помощью карманов.
> Карманы изготавливаются из ткани ПАНАМА 900 и защищены от ударов о камни дополнительным слоем  PVC.
> Швы - плоские шито-клеенныес двухсторонней герметизацией.
> Перегородка и внутренняя герметизация швов выполнены из лодочной ткани Boat PVC 330гр/м2.. Снаружи швы защищены специальной лентой PVC.
> Рама изготавливается из дюралевых труб марки Д16Т не слабее Ø 40х2мм.
> Поперечные трубы рамы имеют жёстко закрепленные кницы с нержавеющими металлическими штырьками Ø6мм, окончания продольных и поперечных труб защищены от ударов о камни пластиковыми заглушками.

Технические данные
Длина  500 см
Ширина  215 см
Макс. диаметр баллонов  66 см
Объем баллонов (без учёта объёма надувных сидений)
 2200 л
Грузоподъемность  700 кг
Вес серийного катамарана   кг
Экипаж: - 4 человека (плюс 2 пассажира на реках 1-4 к.с.)


Комплектность

Гондолы катамарана:

1.1
Гондолы катамарана (моно)
2 шт.
1.2
Оболочка съёмного надувного сидениея с бедренными и коленными упорами
4 шт.
1.3
Воздухонепроницаемый внутренний баллон сиденья 51х95 см
4 шт.
5.10
Двойная капроновая лента40мм с петлей для крепления бедренных упоров к раме
8 шт.
1.0
Пробка для трубки надува
4 шт.


6.0
Труба продольная, разборная                  Д16т Ø40х2 мм,   L=2740 мм
4 шт.
6.1
Труба поперечная, разборная                  Д16т Ø40х2 мм,    L=2075 мм
1 шт.
6.2
Труба поперечная, разборная                  Д16т Ø40х2 мм,    L=2100 мм
1 шт.
6.3
Труба поперечная, разборная                  Д16т Ø40х2 мм,    L=2125 мм
1 шт.
6.4
Труба поперечная, разборная                  Д16т Ø40х2 мм,    L=2150 мм
1 шт.
6.5 Выжимная труба надувного сидения         Д16т Ø25х1,5 мм  L=770 мм 8 шт.
6.6
Выжимная труба палубы                         Д16т Ø25х1,5 мм   L=880мм
2 шт.
6.11
Кольцо капроновое силовое для сборки рамы
16 шт.
6.12
"Скрутка" - дюралевый пруток Д16Т Ø10мм, L =180 мм
16 шт.
6.13
Фиксатор "скрутки"
16 шт.
2.3
Плоский шнур для организации боковой страховочной обвязки.
25 м.

Ремонтный набор  (ткань PVC, заглушка, кница, трубка надува13, трубка надува8 ....)
набор

Упаковка

1
Сумка с ручками для баллонов, 90х40х15см
2 шт.
2
Тубус с наплечным ремнем для рамы
1 шт.

Руководство по эксплуатации, гарантийный талон


Устройство  катамарана

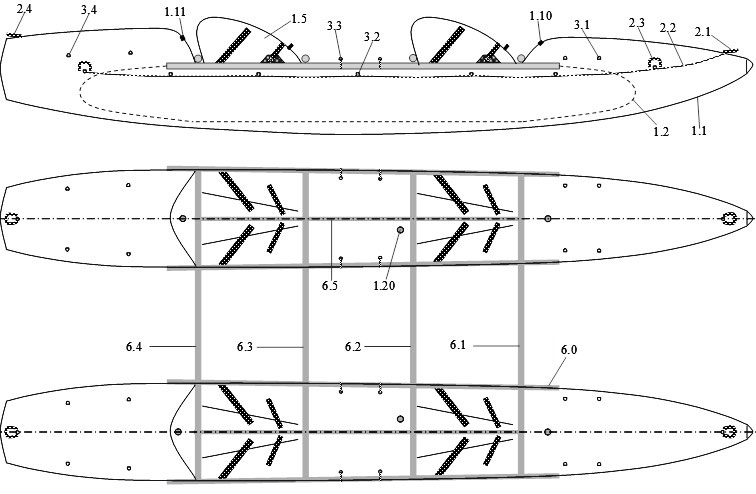

Рисунок 1.
Гондолы катамарана: 1.1. Носовой отсек гондолы. 1.2. Кормовой отсек гондолы. 1.21. Поперечная перегородка гондолы. 1.10. Клапан надува нсового отсека. 1.20. Клапан надува кормового отсека. 1.5. Надувное сидение с бедренными и коленными упорами.
Вспомогательные элементы: 2.1. Носовая ручка с люверсом для удобства чалки катамарана.2.2. Боковая ручка с люверсом для переноски катамарана, по каждому борту по 2 ручки. 2.3. Страховочная обвязка по каждому борту. 3.6. Кормовая ручка с металлическим люверсом 3.1. Металлические люверсы  для крепления "морковки". 3.2. Mеталлические люверсы по каждому борту.  3.3. Металлическиее люверсы для крепления дополнительного груза на корме. 3.6. Кормовая ручка с металлическим люверсом
Рама катамарана: 6.0.  Продольная труба рамы.  6.1.6.2.6.3.6.4. Поперечные трубы рамы с закреплёнными кницами.  6.5. Выжимные трубы надувного сидения. 6.6. Выжимная труба палубы.

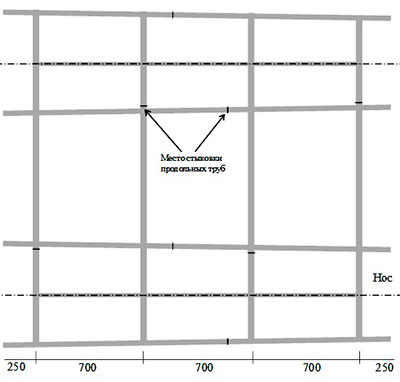

Рисунок 2.  Рама катамарана.

Надувное сидение, съёмное

Рисунок 3.
 1. Гондола катамарана. 5. Сиденье надувное. 5.0. Самозакрывающийся клапан для заправки внутреннего баллона в силовую оболочку сидения. 5.1. Бедренные упоры с двойной металлической пряжкой. 5.10. Двойной капроновый ремень с петлёй для крепления бедренных упоров к продольной трубе рамы.  5.11. Перемычка капроновая у основания бедренных упоров. 5.2. Коленные упоры. 5.20. Трапеция с  двойной металлической пряжкой для крепления коленных упоров. 5.3. Карман для выжимной трубы надувного сидения. 6.0. Продольная труба рамы. 6. Поперечная труба рамы с закреплёнными кницами. 6.10. Кница с стальным штырьком (закреплена на поперечной трубе). 6.11. Соединение боковой и поперечной труб капроновым силовым кольцом. 6.12. Дюралевый пруток – «скрутка». 6.13. Фиксатор «скрутки». 6.5. Выжимные трубы сидения.



Порядок сборки катамарана

Подготовка гондол катамарана
1.   Выберите ровную площадку размером 2х5 метра, желательно с травяным покровом.
2.   Расстелите гондолы катамарана на земле.
Сборка рамы:
1.  Вставьте продольные трубы внутрь  карманов.
2.  Соберите раму, согласно рис.1, рис.2 и Рис.3, для этого стяните продольные и поперечные трубы капроновыми силовыми кольцами (кольца предварительно замочите в воде) с помощью «скруток».
  Сборка катамарана:
1.   Вставьте выжимные трубы надувных сидений в карманы по бокам надувных сидений.
2.    Зафиксируйте выжимные трубы надувных сидений и палубы к поперечным трубам снизу с помощью киперной (х/б) ленты или скотча.
3.   Наполните кормовой и носовой отсеки гондолы воздухом, чередуя отсеки до упругого, жесткого состояния.
4.   Наполните воздухом сидения до упругого состояния.
5.  Отрегулируйте длину бедренных и коленных упоров с помощью пряжек 5.10, 5.20 под свой рост - бедренные упоры должны плотно охватывать ваши бедра без избыточного давления.

Рекомендации по эксплуатации катамарана.
1. Наполняйте баллоны воздухом только насосом.
2. Загрязнённые места оболочки протирайте «Нефрасом» С2-80 (бензин «Калоша»), не используйте очистители, растворяющие ПВХ (ацетон...).
3. Глубокие царапины на оболочке промажьте густым полиуретановым клеем – он образует на ПВХ прочную плёнку.
4. После использования катамарана дайте ему просохнуть, разберите его и тщательно просушите все элементы катамарана естественным образом (без использования открытого огня).

Правила хранения и транспортировки.
Перед длительным хранением катамарана просушите все его элементы. Храните катамаран в закрытом помещении в упакованном виде в диапазоне температур минус 20° - плюс 30°С. При упаковке катамарана не пережимайте баллоны.
Не перевозите мягкие элементы катамарана вместе с металлическими, стеклянными или другими предметами, которые могут их повредить.

Гарантийные обязательства.
Изготовитель, Индивидуальный Предприниматель Новиков Александр Иванович, свидетельство №190280437, от 26.09.2001г. г. Минск, Республика Беларусь, гарантирует безотказную работу катамарана в течение 24 месяцев со дня продажи потребителю и не несет ответственности за дефекты, возникшие в результате неправильного хранения, эксплуатации, чрезмерных нагрузок или использовании катамарана не по назначению.
