Белрафт 2s, Двухместный Однослойные баллоны

Несколько видео:

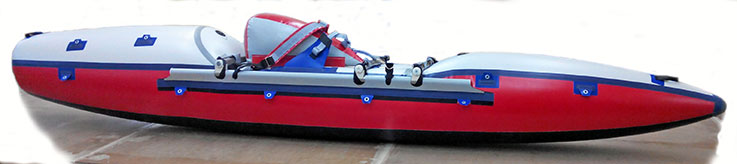

«Белрафт 2s» - двухместный спортивный катамаран с отличными ходовыми характеристиками, предназначен для соревнований на бурной воде и спортивных водных походов 1-5 к.с.
> Гондолы катамарана однослойные, с поперечной перегородкой (в каждой гондоле по два независимых отсека), изготавливаются из ткани: дно - PVC boat ПАНАМА 1100гр,  бок - PVC boat 850гр, верх - PVC boat 750гр.
> Надувные сиденья съёмные, имеют бедренные и коленные упоры.
> Рама катамарана крепится к гондолам с помощью карманов.
> Карманы изготавливаются из ткани ПАНАМА 900 и защищены от ударов о камни дополнительным слоем  PVC.
> Швы - плоские шито-клеенные, с двухсторонней герметизацией.
> Перегородка и внутренняя герметизация швов выполнены из лодочной ткани Boat PVC 330гр/м2.. Снаружи швы защищены специальной лентой PVC.
Рама изготавливается из дюралевых труб марки Д16Т не слабее Ø 37х1,5мм.
Поперечные трубы рамы имеют жёстко закрепленные кницы с нержавеющими металлическими штырьками Ø6мм, окончания продольных и поперечных труб защищены от ударов о камни пластиковыми заглушками.

Технические данные

Длина
375 см
Ширина
190 см
Макс. диаметр баллонов
56 см
Объем баллонов (без "сидух")
1100 л

Грузоподъемность
300 кг

Вес катамарана
23 кг
Вес рамы
7 кг

 Экипаж             2 человека

Комплектность

1 Гондолы катамарана:
1.1 Баллоны катамарана. (однослойные). 2 шт.
5.
Надувное сидение с внутренним баллоном в сборе с трубкой надува.
2 шт.
5.10 Двойной ремень 40мм с петлей для крепления бедренных упоров к раме 4 шт.
2.0 Съёмные металлические полукольца для удобства крепления груза на палубе 4 шт.
2.3 Плоский шнур для организации боковой страховочной обвязки. 25 м
1.0 Сумка с ручками для хранения и переноски баллонов 1 шт.
  Ремонтный набор (ткань PVC ...) набор
  Руководство по эксплуатации 1 шт
6 Рама катамарана:
6.0 Труба продольная, цельная    Д16т Ø37х1,5мм,    L=1480мм 4 шт.
6.1 Труба поперечная, цельная    Д16т Ø40х1,5мм,    L=1830мм 1 шт.
6.2 Труба поперечная, цельная    Д16т Ø40х1,5мм,    L=1850мм 1 шт.
6.3 Труба поперечная, цельная    Д16т Ø40х1,5мм,    L=1900мм 1 шт.
6.4 Выжимная труба палубы                       Д16т Ø25х1,5мм. L= 320мм 2 шт.
6.5 Выжимные трубы надувного сидения      Д16т Ø25х1,5мм. L= 770мм 4 шт.
6.11 Кольцо капроновое силовое для сборки рамы 12 шт.
6.12 "Скрутка" - дюралевый пруток Д16т Ø10мм, L=180 мм 12 шт.
6.13 Фиксатор "скрутки" 12 шт.
6.14 Тубус с наплечным ремнём для хранения и переноски рамы. 1шт.


Устройство катамрана
Рисунок 1.
Гондолы катамарана: 1. Однослойные баллоны (моно) катамарана. 1.1. Клапан надува носового отсека. 1.2. Клапан надува кормового отсека. 1.21. Внутренняя перегородка. 5. Надувное сидение с бедренными и коленными упорами.
Вспомогательные элементы: 2.1. Носовая ручка с люверсом. 2.2. Боковая обвязка по каждому борту для страховки экипажа. 2.3. Кормовая ручка с металлическим люверсом. 3.1. Металлические люверсы по каждому борту для крепления страховочной обвязки.. 3.2. Металлические люверсы для крепления  дополнительного груза на корме.
Рама катамарана: 6.0. Труба продольная. 6.1, 6.2, 6.3. Трубы поперечные, с закреплёнными кницами. 6.4. Выжимная труба палубы. 6.5. Выжимные трубы надувного сидения.

Рисунок 2. Рама катамарана.

Надувное сидение.  Съёмное.
Рисунок 3.
  1. Гондола катамарана. 5. Сиденье надувное. 5.0. Самозакрывающийся клапан для заправки внутреннего баллона в силовую оболочку сидения. 5.1. Бедренные упоры с металлической пряжкой. 5.10. Двойной капроновый ремень с петлёй для крепления бедренных упоров к продольной трубе рамы.  5.11. Перемычка капроновая у основания бедренных упоров. 5.2. Коленные упоры. 5.20. Трапеция с  металлической пряжкой для крепления коленных упоров. 5.3. Карман для выжимной трубы надувного сидения. 6.0. Продольная труба рамы. 6. Поперечная труба рамы с закреплёнными кницами. 6.10. Кница с стальным штырьком (закреплена на поперечной трубе). 6.11. Соединение боковой и поперечной труб капроновым силовым кольцом. 6.12. Дюралевый пруток – «скрутка». 6.13. Фиксатор «скрутки». 6.5. Выжимные трубы сидения.


Порядок сборки катамарана

Подготовка гондол катамарана
1.   Выберите ровную площадку размером 2х4 метра, желательно с травяным покровом.
2.   Расстелите гондолы катамарана на земле.
Сборка рамы:
1.  Вставьте продольные трубы внутрь  карманов.
2.  Соберите раму, согласно рис.1, рис.2 и Рис.3, для этого стяните продольные и поперечные трубы капроновыми силовыми кольцами (кольца предварительно замочите в воде) с помощью «скруток».
  Сборка катамарана:
1.   Вставьте выжимные трубы надувных сидений в карманы по бокам надувных сидений.
2.    Зафиксируйте выжимные трубы надувных сидений и палубы к поперечным трубам снизу с помощью киперной (х/б) ленты или скотча.
3.   Наполните кормовой и носовой отсеки гондолы воздухом, чередуя отсеки до упругого, жесткого состояния.
4.   Наполните воздухом сидения до упругого состояния.
5.  Отрегулируйте длину бедренных и коленных упоров с помощью пряжек 5.10, 5.20 под свой рост - бедренные упоры должны плотно охватывать ваши бедра без избыточного давления.

Рекомендации по эксплуатации катамарана.
1. Наполняйте баллоны воздухом только насосом.
2. Багаж крепите на катамаране, в следующем порядке: тяжёлый и малообъемный груз (продукты, ремнабор и др.) крепите на палубе катамарана перед гребцом, объёмный груз           крепите на баллоне сзади гребца.
3. Загрязнённые места оболочки протирайте «Нефрасом» С2-80 (бензин «Калоша»), не используйте очистители, растворяющие ПВХ (ацетон...).
4. Глубокие царапины на оболочке промажьте густым полиуретановым клеем – он образует на ПВХ прочную плёнку.
5. После использования катамарана дайте ему просохнуть, разберите его и тщательно просушите все элементы катамарана естественным образом (без использования открытого огня).

Правила хранения и транспортировки.
Перед длительным хранением катамарана просушите все его элементы. Храните катамаран в закрытом помещении в упакованном виде в диапазоне температур минус 20° - плюс 30°С. При упаковке катамарана не пережимайте баллоны.
Не перевозите мягкие элементы катамарана вместе с металлическими, стеклянными или другими предметами, которые могут их повредить.

Гарантийные обязательства.
Изготовитель, Индивидуальный Предприниматель Новиков Александр Иванович, свидетельство №190280437, от 26.09.2001г. г. Минск, Республика Беларусь, гарантирует безотказную работу катамарана в течение 24 месяцев со дня продажи потребителю и не несет ответственности за дефекты, возникшие в результате неправильного хранения, эксплуатации, чрезмерных нагрузок или использовании катамарана не по назначению.

Сравнить "Белрафт-2s" с другими катамаранами можно ЗДЕСЬ.
