"Белрафт 2Т". Двухместный. Однослойные баллоны.

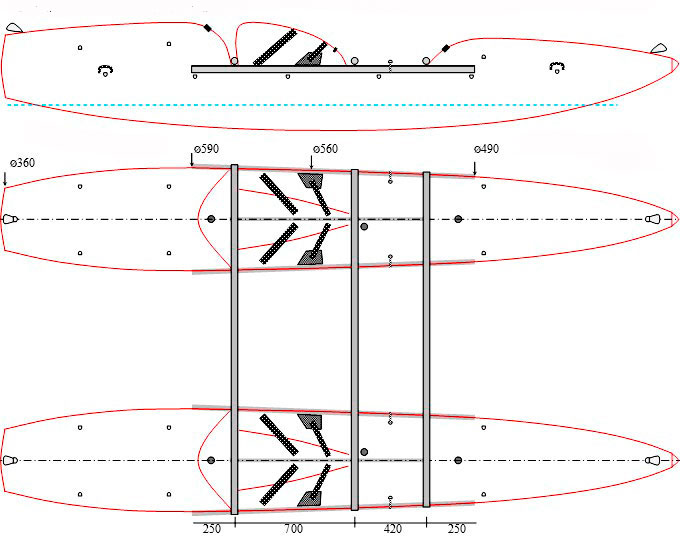

  • Внешний вид катамарана

"Белрафт 2Т" - удобный двухместный спортивно-туристский катамаран с отличной маневренностью, большой устойчивость и живучестью - предназначен для сплава по рекам 4-6 к.с.
> Гондолы катамарана однослойные, с поперечной перегородкой (в каждой гондоле по два независимых отсека), изготавливаются из ткани: дно – boat ПАНАМА 1250гр, бок - boat  ПАНАМА 1100гр, верх - PVC boat 750гр.
> Надувные сиденья съёмные, имеют бедренные и коленные упоры.
> Рама катамарана крепится к гондолам с помощью карманов.
> Карманы изготавливаются из ткани ПАНАМА 900 и защищены от ударов о камни дополнительным слоем  PVC.
> Швы - плоские шито-клеенныес двухсторонней герметизацией.
> Перегородка и внутренняя герметизация швов выполнены из лодочной ткани Boat PVC 330гр/м2.. Снаружи швы защищены специальной лентой PVC.
> Рама изготавливается из дюралевых труб марки Д16Т не слабее Ø 37х1,5мм и 40х1,5мм.
> Поперечные трубы рамы имеют жёстко закрепленные кницы с нержавеющими металлическими штырьками Ø6мм, окончания продольных и поперечных труб защищены от ударов о камни пластиковыми заглушками.

Технические данные
Длина     385 см
Ширина     200 см
Макс. диаметр баллонов       59 см
Объем баллонов (без учёта объёма надувных сидений)
    1200 л
Грузоподъемность      350 кг
Вес серийного катамарана
Экипаж:     2 человека

Комплектность
  Гондолы катамарана:
1.1 Гондола катамарана. (моно). 2 шт.
1.2 Оболочка съёмного надувного сидениея с бедренными и коленными упорами. 2 шт.
1.3
Воздухонепроницаемый внутренний баллон сиденья 51х95 см
2 шт.
5.10 Двойной ремень 40мм с петлей для крепления бедренных упоров к раме 4 шт.
1.0 Пробки для трубок надува 2 шт.
  Рама катамарана:
6.0 Труба продольная, цельная    Д16т Ø37х1,5мм,    L=1550мм 4 шт.
6.1 Труба поперечная, цельная    Д16т Ø40х1,5мм,    L=1920мм 1 шт.
6.2 Труба поперечная, цельная    Д16т Ø40х1,5мм,    L=1945мм 1 шт.
6.3 Труба поперечная, цельная    Д16т Ø40х1,5мм,    L=1995мм 1 шт.
6.4 Выжимная труба палубы                       Д16т Ø25х1,5мм. L= 390мм 2 шт.
6.5 Выжимные трубы надувного сидения      Д16т Ø25х1,5мм. L= 770мм 4 шт.
6.11 Кольцо капроновое силовое для сборки рамы 12 шт.
6.12 "Скрутка" - дюралевый пруток Д16т Ø10мм, L=180 мм 12 шт.
6.13 Фиксатор "скрутки" 12 шт.
2.3.
Плоский шнур для организации боковой страховочной обвязки. 25 м.

Ремонтный набор (ткань PVC, кница, заглушка, трубка надува 13, трубка надува 8..)
набор

 Упаковка:

1 Сумка с ручками для баллонов 1 шт.
2 Тубус с наплечным ремнем для рамы 1 шт.
  Руководство по эксплуатации 1 шт

Устройство катамарана

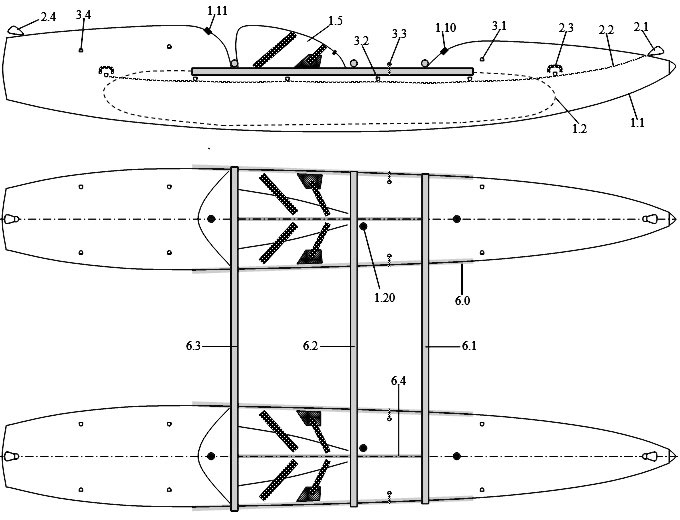

Рисунок 1.
Гондолы катамарана: 1. Гондолы катамаран. 1.21. Поперечная перегородка гондолы. 1.1. Клапан надува нсового отсека. 1.2. Клапан надува кормового отсека. 5. Съёмное надувное сидение с бедренными и коленными упорами.
Вспомогательные элементы: 2.1. Носовая ручка с люверсом для удобства чалки катамарана. 2.2. Боковая ручка с люверсом для переноски катамарана, по каждому борту по 2 ручки. 2.3.Страховочная обвязка по каждому борту. 2.4Кормовая ручка с металлическим люверсом. 3.1. Металлические люверсы  для крепления "морковки". 3.2. Mеталлические люверсы по каждому борту для крепления страховочной обвязки.  3.3. Металлическиее люверсы для крепления дополнительного груза на корме.
Рама катамарана: 6.0. Труба продольная. 6.1, 6.2, 6.3. Трубы поперечнаые, с закреплёнными кницами.  6.4. Выжимная труба палубы6.5. Выжимная труба надувного сидения.

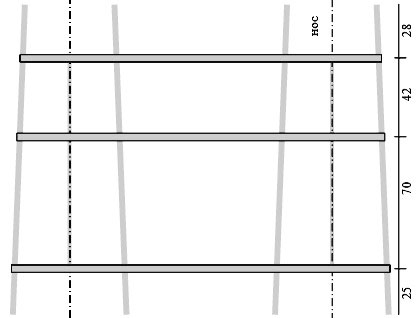

Рисунок 2.    Рама катамарана.

Надувное сидение, съёмное.
Рисунок 3.
 1. Гондола катамарана. 5. Сиденье надувное. 5.0. Самозакрывающийся клапан для заправки внутреннего баллона в силовую оболочку сидения. 5.1. Бедренные упоры с двойной металлической пряжкой. 5.10. Двойной капроновый ремень с петлёй для крепления бедренных упоров к продольной трубе рамы.  5.11. Перемычка капроновая у основания бедренных упоров. 5.2. Коленные упоры. 5.20. Трапеция с  двойной металлической пряжкой для крепления коленных упоров. 5.3. Карман для выжимной трубы надувного сидения. 6.0. Продольная труба рамы. 6. Поперечная труба рамы с закреплёнными кницами. 6.10. Кница с стальным штырьком (закреплена на поперечной трубе). 6.11. Соединение боковой и поперечной труб капроновым силовым кольцом. 6.12. Дюралевый пруток – «скрутка». 6.13. Фиксатор «скрутки». 6.5. Выжимные трубы сидения.


Порядок сборки катамарана

Подготовка гондол катамарана
1.   Выберите ровную площадку размером 2х4 метра, желательно с травяным покровом.
2.   Расстелите гондолы катамарана на земле.
Сборка рамы:
1.  Вставьте продольные трубы внутрь  карманов.
2.  Соберите раму, согласно рис.1, рис.2 и Рис.3, для этого стяните продольные и поперечные трубы капроновыми силовыми кольцами (кольца предварительно замочите в воде) с помощью «скруток».
  Сборка катамарана:
1.   Вставьте выжимные трубы надувных сидений в карманы по бокам надувных сидений.
2.    Зафиксируйте выжимные трубы надувных сидений и палубы к поперечным трубам снизу с помощью киперной (х/б) ленты или скотча.
3.   Наполните кормовой и носовой отсеки гондолы воздухом, чередуя отсеки до упругого, жесткого состояния.
4.   Наполните воздухом сидения до упругого состояния.
5.  Отрегулируйте длину бедренных и коленных упоров с помощью пряжек 5.10, 5.20 под свой рост - бедренные упоры должны плотно охватывать ваши бедра без избыточного давления.

Рекомендации по эксплуатации катамарана.
1. Наполняйте баллоны воздухом только насосом.
2. Багаж крепите на катамаране, в следующем порядке: тяжёлый и малообъемный груз (продукты, ремнабор и др.) крепите на палубе катамарана перед гребцом, объёмный груз           крепите на баллоне сзади гребца.
3. Загрязнённые места оболочки протирайте «Нефрасом» С2-80 (бензин «Калоша»), не используйте очистители, растворяющие ПВХ (ацетон...).
4. Глубокие царапины на оболочке промажьте густым полиуретановым клеем – он образует на ПВХ прочную плёнку.
5. После использования катамарана дайте ему просохнуть, разберите его и тщательно просушите все элементы катамарана естественным образом (без использования открытого огня).

Правила хранения и транспортировки.
Перед длительным хранением катамарана просушите все его элементы. Храните катамаран в закрытом помещении в упакованном виде в диапазоне температур минус 20° - плюс 30°С. При упаковке катамарана не пережимайте баллоны.
Не перевозите мягкие элементы катамарана вместе с металлическими, стеклянными или другими предметами, которые могут их повредить.

Гарантийные обязательства.
Изготовитель, Индивидуальный Предприниматель Новиков Александр Иванович, свидетельство №190280437, от 26.09.2001г. г. Минск, Республика Беларусь, гарантирует безотказную работу катамарана в течение 24 месяцев со дня продажи потребителю и не несет ответственности за дефекты, возникшие в результате неправильного хранения, эксплуатации, чрезмерных нагрузок или использовании катамарана не по назначению.

Сравнить "Белрафт-2Т" с другими катамаранами можно ЗДЕСЬ.
