"Белрафт 4M" Четырёхместный Однослойные баллоны
"Белрафт-4M" - четырёхместный спортивно - туристский катамаран для водных маршрутов 1-5 к.с.
> Баллоны катамарана однослойные, с поперечной перегородкой (в каждой гондоле по два независимых отсека).
> Надувные сиденья - двухслойные имеют бедренные и коленные упоры.
> Рама катамарана крепится к гондолам с помощью карманов.
> Карманы из прочной ткани PVC, защищены от ударов о камни дополнительным слоем PVC.
> Швы - плоские шито-клеенные, с двухсторонней герметизацией.
> Перегородка и внутренняя герметизация швов выполнены из лодочной ткани Boat PVC 330гр/м2.
> Снаружи все швы защищены лентой PVC.
> Рама изготавливается из дюралевых труб марки Д16Т не слабее Ø 40х1,5мм.
> Поперечные трубы имеют жёстко закрепленные кницы с нержавеющими металлическими штырьками Ø6мм.
> Окончания продольных и поперечных труб защищены от ударов о камни пластиковыми заглушками.

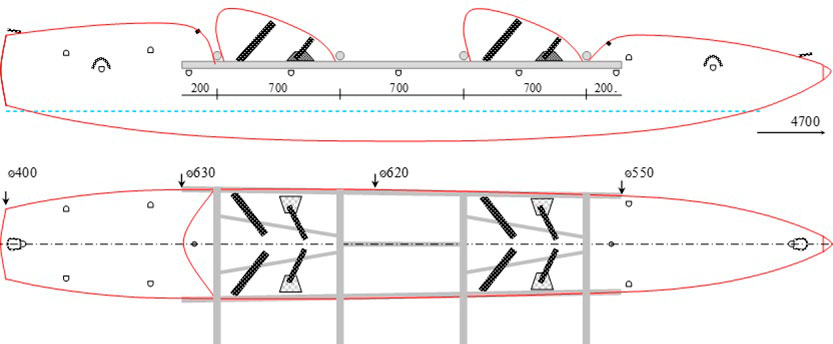

Технические данные
|
Длина
|
470см
|
|
Ширина
|
200 см
|
|
Макс. диаметр баллонов
|
630 см
|
|
Объем баллон (без надувных "сидух")
|
1900 л
|
|
Грузоподъемность60
|
600 кг
|
|
Вес катамарана (без рамы)
|
кг
|
| Вес рамы | |
| Экипаж | 4 человека |
Комплектность
|
|
Гондолы катамарана:
|
|
|
1.
|
Гондолы катамарана (однослойные)
|
2 шт
|
|
1.5
|
Двухслойное надувное сидение в сборе с трубкой надува
|
4 шт
|
|
5.10
|
Капроновый ремень 40мм с петлёй для крепления бедренных упоров к раме
|
8 шт
|
|
2.2
|
Плоский капроновый шнур для организации боковой страховочной обвязки
|
25 м
|
| Ремонтный набор (ткань PVC, клапан ...) | набор | |
| Руководство по эксплуатации | ||
|
1.00
|
Сумка с ручками для хранения и переноски баллонов |
2 шт.
|
|
|
Рама катамарана:
|
|
|
6.0
|
Труба продольная, разборная Д16т 40х1,5мм, L=2500мм
|
4 шт
|
|
6.1
|
Труба поперечная, цельная Д16т 40х1,5мм, L=1910мм
|
1 шт
|
|
6.2
|
Труба поперечная, цельная Д16т 40х1,5мм, L=1940мм
|
1 шт
|
|
6.3
|
Труба поперечная, цельная Д16т 40х1,5мм, L=1970мм
|
1 шт
|
|
6.4
|
Труба поперечная, цельная Д16т 40х1,5мм, L=2000мм
|
1 шт
|
| 6.5. | Выжимные трубы надувного сидения Д16т 25х1,5мм, L=770мм | 8 шт. |
|
6.6
|
Выжимная труба палубы Д16т 25х1,5мм, L=740мм
|
2 шт
|
|
6.11
|
Силовое кольцо для сборки рамы
|
16 шт
|
|
6.12
|
"Скрутка" - дюралевый пруток Д16Т Ø10мм, L=180мм.
|
16 шт
|
|
6.13
|
Фиксатор "скрутки"
|
16 шт
|
|
6.00
|
Тубус с наплечным ремнём для хранения и переноски рамы
|
1 шт
|
Описание катамарана

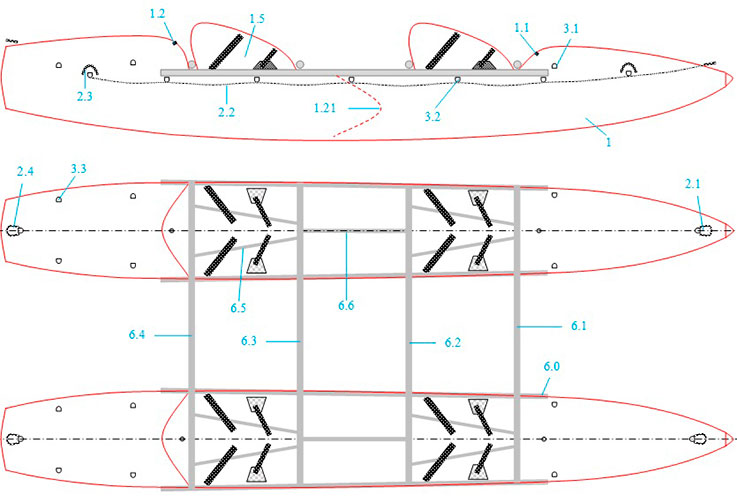

Рисунок 1
Гондолы катамарана: 1. Однослойные баллоны катамарана. 1.1. Клапан надува носового отсека. 1.2. Клапан надува кормового отсека. 1.21. Поперечная перегородка. 1.5. Надувное сиденье с бедренными и коленными упорами.
Вспомогательные элементы: 2.1. Носовая ручка с люверсом. 2.2. Боковая обвязка для страховки экипажа (по каждому борту). 2.3. Боковые ручки (по каждому борту) для переноски катамарана 2.4. Кормовая ручка с металлическим люверсом 3.1. Металлические люверсы для крепления "Морковки". 3.2. Металлические люверсы для крепления страховочной обвязки (по каждому борту). 3.3. Металлические люверсы для крепления дополнительного груза на корме.
Рама катамарана: 6.0. Продольная труба рамы. 6.1, 6.2, 6.3, 6.4. Поперечные трубы рамы с закреплёнными кницами.6.5. Выжимные трубы съёмного надувного сидения. 6.6. Выжимная труба палубы.
Рама катамарана
Гарантийные обязательства.
Изготовитель гарантирует безотказную работу катамарана в течение 24 месяцев со дня продажи потребителю и не несет ответственности за дефекты, возникшие в результате неправильного хранения, эксплуатации, чрезмерных нагрузок или использовании катамарана не по назначению.
Сравнить "Белрафт - 4М" с другими катамаранами можно ЗДЕСЬ.
