Укладка баллонов в силовые оболочки двухместных катамаранов

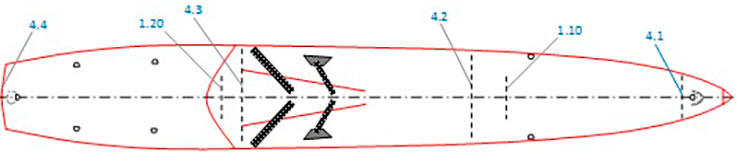

Силовая оболочка двухместного катамарана с схлопывающимися клапанами для заправки внутренних баллонов.

4.1,   4.2,    4,3,   4.4   - клапаны для заправки и укладки баллонов внутри силовой оболочки.

1.10,    1.20      - клапаны для заправки трубок надува.

Внутренние баллоны гондол катамарана

Подготовка баллонов для укладки внутри силовых оболочек.

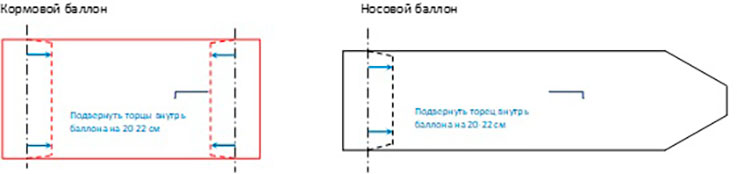

1.  Подверните торцы баллонов внутрь согласно рисунка.

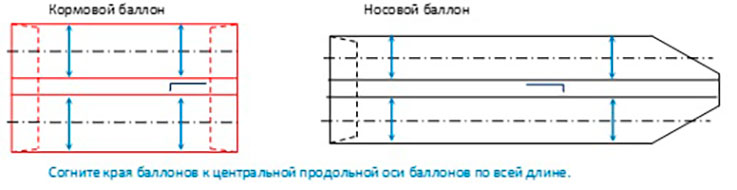

2. Согните баллоны по длине к центральной продольной оси согласно рисунка.

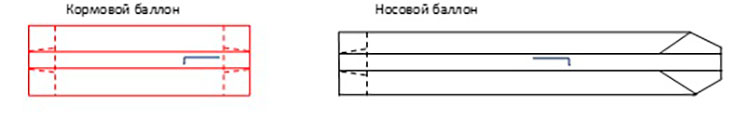

Сложенные баллоны подготовлены для укладки внутрь силовых оболочек.

-  Втяните кормовой баллон внутрь силовой оболочки используя клапаны 4,2, 4,3 и 4,4. до кормового пятака. Разложите края баллона внутри силовой оболочки по длине. Трубку надува вставьте в отверстие под клапаном 1.20.

- Втяните носовой баллон внутрь силовой оболочки используя клапаны 4.3, 4,2 и 4.1. до упора (нос не подгибайте). Разложите края баллона внутри силовой оболочки по длине. Трубку надува вставьте в отверстие под клапаном 1.10.

- Вставьте торец носового баллона внутрь кормового баллона.

Баллоны должны располагаться внутри силовой оболочки согласно рисунка.

Надувайте баллоны чередуя друг друга - носовой, кормовой, носовой, кормовой...
