"Белрафт4М" (Габариты: 480х200см, V=2000л)

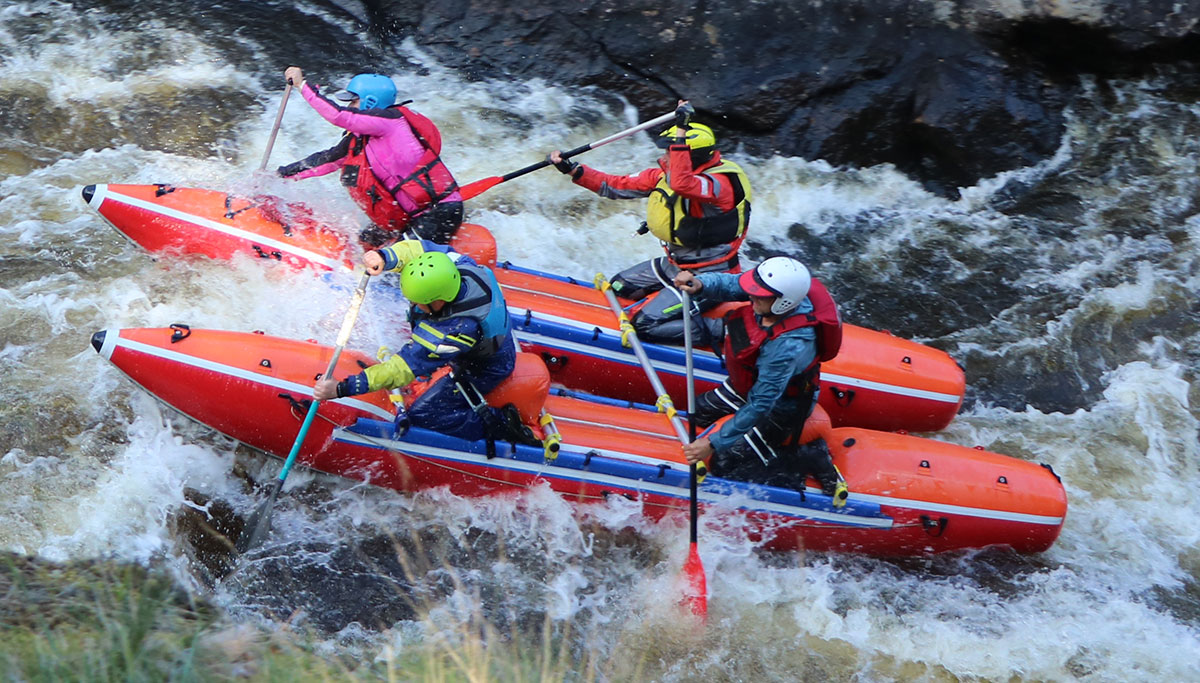

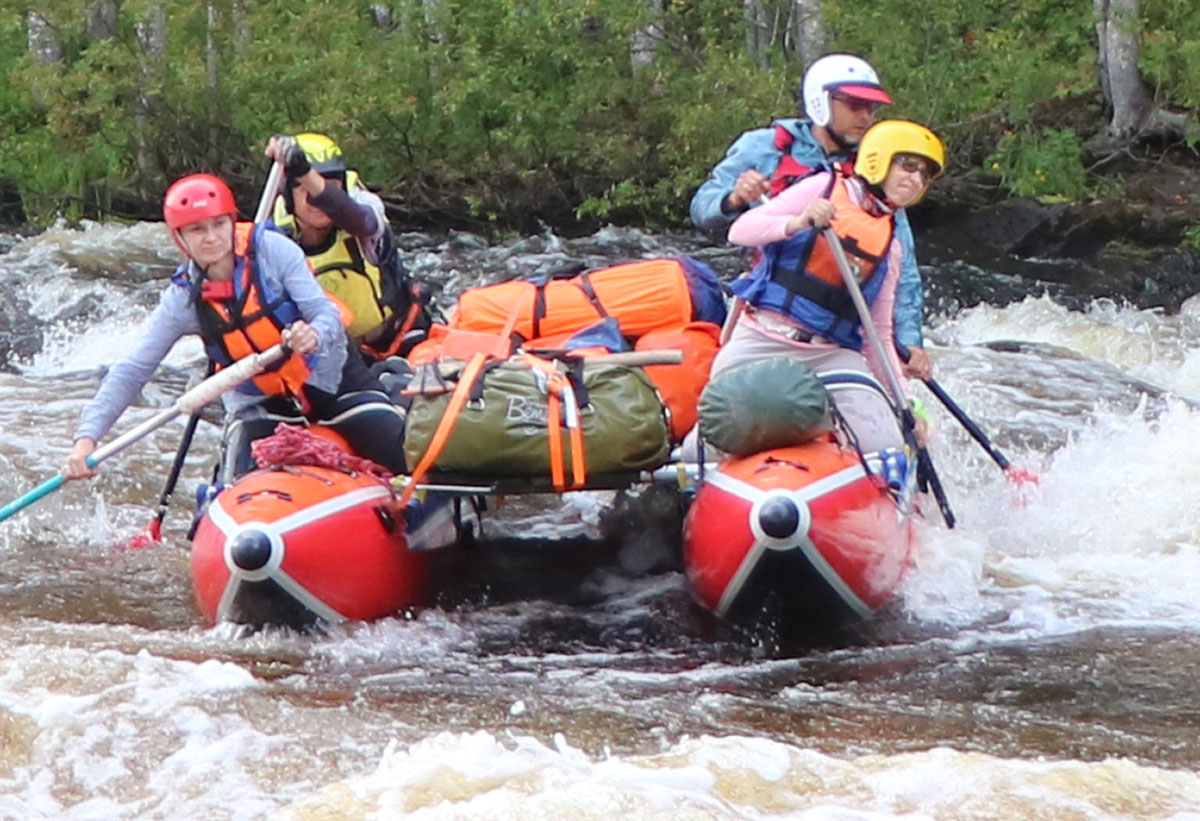

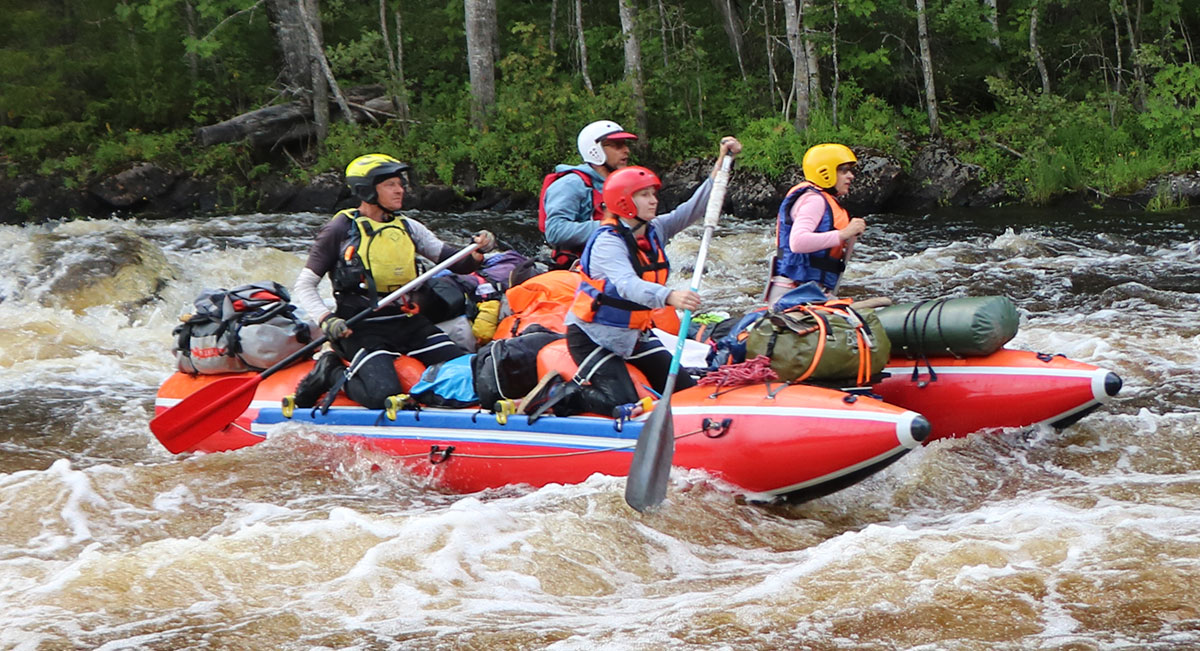

"Белрафт 4М" - четырёхместный спортивно-туристический катамаран, обладает отличной маневренностью и хорошей устойчивостью, преднозначен для спортивного сплава по рекам 1-5(6) к.с,

Гондолы катамарана – однослойные баллоны с поперечной перегородкой, изготавливаются: дно и бок из ткани - boat PVC ПАНАМА 1250, верх - boat PVC 750гр, перегородка - из ткани boat PVC 400гр.

Надувные сиденья - двухслойные, приклеены к палубе и имеют бедренные и коленные упоры..

Рама катамарана крепится к гондолам с помощью карманов.

Карманы, из прочной дублированной ткани PVC, защищены от ударов о камни дополнительным слоем PVC.

Швы - плоские шито-клееные, с двухсторонней герметизацией.

Рама изготавливается из дюралевых труб марки Д16Т не слабее Ø 40х1,5-2мм.

На поперечных трубах рамы жёстко закреплены ударопрочные пластиковые кницы. Кницы имеют нержавеющие стальные штырьки Ø6мм. Окончания продольных и поперечных труб защищены от ударов о камни ударопрочными пластиковыми заглушками.

Технические данные

Длина	480 см
Ширина	200 см
Макс. диаметр баллонов	62,5 см
Объем баллонов (без учёта объёма надувных сидений)	2000 л
Грузоподъемность	600 кг
Вес катамарана без рамы	32 кг
Экипаж: - 4 человека

Комплектность

	Гондолы катамарана:
1.	Однослойные баллоны	2 шт.
1.50	Воздухонепроницаемый внутренний баллон сиденья, 51х89 см	4 шт.
5.10	Плоский ремень с петлёй для крепления бедренных упоров к раме8	8 шт.
	Съёмные полукольца с петлёй для удобства крепления груза на палубе	8 шт.
	Ремонтный набор (ткань ПВХ, клапан....)	набор
	Руководство по эксплуатации, гарантийный талон
	Тубус с наплечным ремнем для рамы.	1 шт
	Сумка с ручками для хранения и переноски баллонов	2 шт.

	Рама катамарана:
6.0	Труба продольная, разборная Д16т Ø40х1,5мм, L=2500 мм	4 шт.
6.1	Труба поперечная, цельная Д16т Ø40х1,5-2мм , L=1940 мм	1 шт.
6.2	Труба поперечная, цельная Д16т Ø40х1,5-2мм , L=1960 мм	1 шт.
6.3	Труба поперечная, цельная Д16т Ø40х1,5-2мм , L=1980 мм	1 шт.
6.4	Труба поперечная, цельная Д16т Ø40х1,5-2мм , L=2000 мм	1 шт.
6.5	Выжимная труба палубы, разборная Д16т Ø25х1,5мм, L=2140 мм	2 шт.
6.11	Кольцо силовое для сборки рамы.	16 шт.
6.12	Дюралевый пруток "скрутка" Д16Т Ø10мм , L =180 мм	16 шт.
6.13	Фиксатор "скрутки"	16 шт.

Устройство катамарана

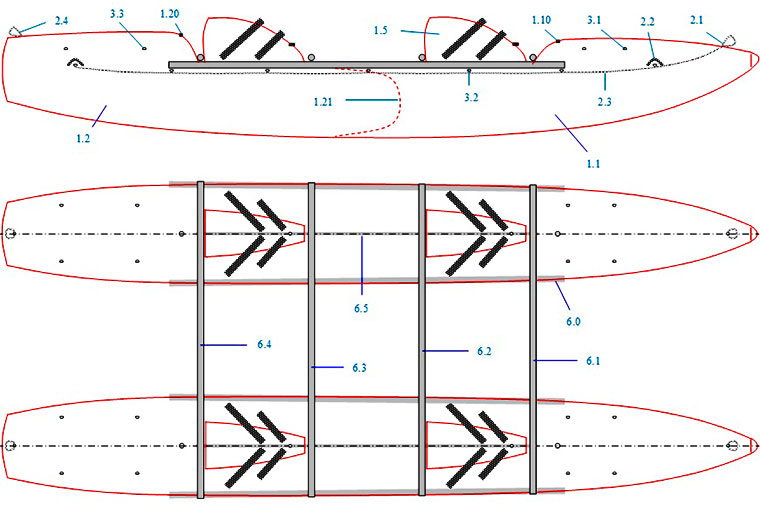

Рисунок 1

Гондолы катамарана: 1.1.Носовой отсек баллона катамарана. 1.2.Кормовой отсек баллона катамарана 1,21.Поперечная перегородка 1.10.Клапан надува носового отсека баллона катамарана. 1.20.Клапан надува кормового отсека баллона. 1.5.Надувное сидение с бедренными и коленными упорами.

Вспомогательные элементы: 2.1.Носовая ручка с металлическим люверсом. 2.2.Боковые ручки с металлическими люверсами по каждому борту. (всего 8 шт).. 2.3.Боковая страховочная обвязка по каждому борту. 2.4.Кормовая ручка с металлическим люверсом. 3.1.Металлические люверсы для крепления личных вещей 3.2.Металлические люверсы по каждому борту для крепления страховочной обвязки. 3.3.Металлические люверсы для крепления дополнительного груза на корме.

Рама катамарана: 6.0.Труба продольная. 6.1,6.2,6.3.6.4.Трубы поперечные, с закреплёнными кницами. 6.5.Выжимная труба палубы.

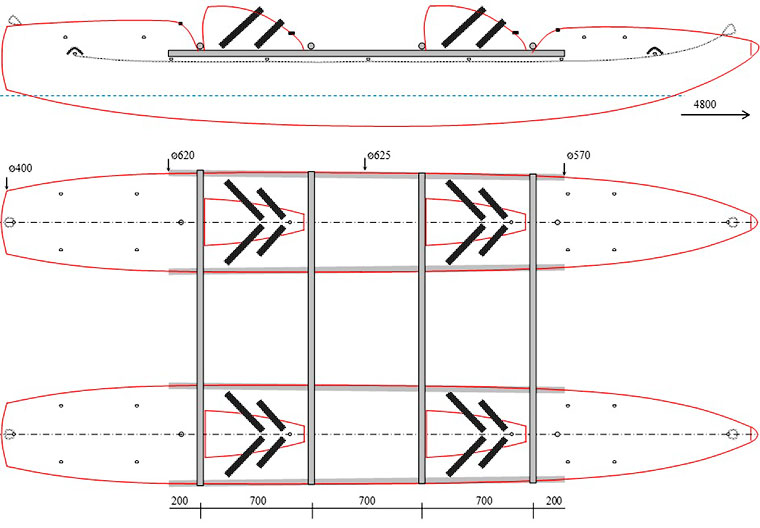

Рисунок 2 Рама катамарана

Надувное сидение

Рисунок 3

1. Гондола катамарана. 1.5. Сиденье надувное. 5.0. Самозакрывающийся клапан для заправки внутреннего баллона в силовую оболочку сидения. 5.1. Бедренные упоры с двойной металлической пряжкой. 5.10. Плоский ремень с петлей для крепления бедренных упоров к продольной трубе рамы. 5.11. Перемычка капроновая у основания бедренных упоров. 5.2. Коленные упоры. 5.20. Трапеция с двойной металлической пряжкой для крепления коленных упоров. 6.0. Продольная труба рамы. 6.3. Поперечная труба рамы с закреплёнными кницами. 6.30. Кница с стальным штырьком (закреплена на поперечной трубе). 6.11. Соединение боковой и поперечной труб капроновым силовым кольцом. 6.12. Дюралевый пруток – «скрутка». 6.13. Фиксатор «скрутки»

Гарантийные обязательства

Изготовитель гарантирует безотказную работу катамарана в течение 24 месяцев со дня продажи потребителю и не несет ответственности за дефекты, возникшие в результате неправильного хранения, эксплуатации, чрезмерных нагрузок или использовании катамарана не по назначению.
