Белрафт 2ТБ двухместный однослойные баллоны

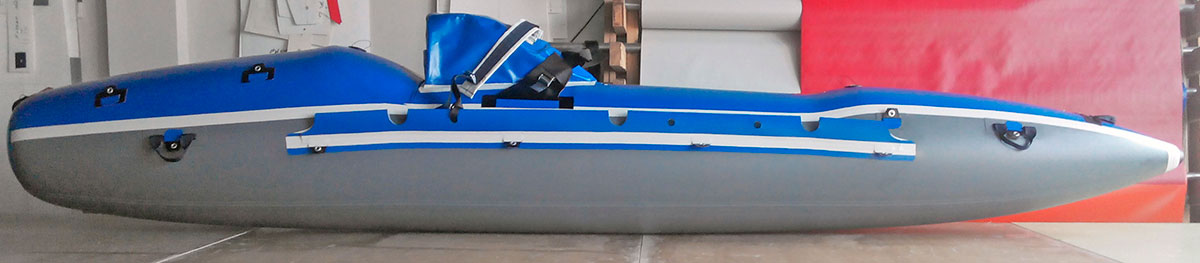

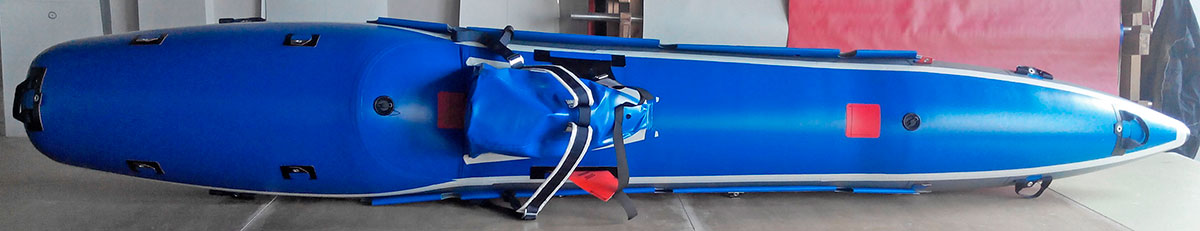

Внешний вид катамарана

ВИДЕО:    п.Турбинный по очень большой воде;     Река Чуя п.Горизонт;      Река Чилик в малую воду;       Река Урсул;

«Белрафт 2ТБ» - удобный двухместный спортивно-туристский катамаран с отличными ходовыми характеристикам, вместительной грузовой палубой, большой устойчивостью - надёжный катамаран для продолжительных водных маршутов 1-6 к.с.

> Баллоны катамарана однослойные, с поперечной перегородкой (в каждой гондоле по два независимых отсека).
> Баллоны изготавливаются из максимально прочной ткани: дно и бок – boat PVC 1200гр (нить основы 2000Dtx), верх - boat  PVC 750гр.
> Надувные сиденья съёмные, имеют бедренные и коленные упоры.
> Рама катамарана крепится к гондолам с помощью карманов.
> Карманы изготавливаются из ткани ПАНАМА 900 и защищены от ударов о камни дополнительным слоем  PVC.
> Швы - плоские шито-клеенныес двухсторонней герметизацией.
> Перегородка и внутренняя герметизация швов выполнены из лодочной ткани Boat PVC 330гр/м2.. Снаружи швы защищены специальной лентой PVC.
> Рама изготавливается из дюралевых труб марки Д16Т не слабее Ø 37х1,5мм. и Ø 40х1,5мм.
> Поперечные трубы рамы имеют жёстко закрепленные кницы с нержавеющими металлическими штырьками Ø6мм, окончания продольных и поперечных труб защищены от ударов о камни пластиковыми заглушками.


технические данные

Длина
- 400 см
Ширина - 200 см
Диаметр баллонов
- 58 см
Объём баллонов (без "сидух") - 1220 л
Грузоподъёмность
- 350 кг
Вес катамарана -  кг
Экипаж
-  2 человека

Коплектномсть.
1
Гондолы катамарана:

1.1
2 шт.
5.
Надувное сидение с внутренним баллоном в сборе с клапаном надува.
2 шт.
5.10
4 шт.
2.0
8 шт.
2.3
Плоский шнур для организации боковой страховочной обвязки.
25 м
1.0
Сумка с ручками для хранения и переноски баллонов
1 шт.

Ремонтный набор (ткань PVC ...)
набор

Руководство по эксплуатации
1 шт
6
Рама катамарана:

6.0 Труба продольная, цельная    Д16т Ø37х1,5мм,    L=1830мм 4 шт.
6.1 Труба поперечная, цельная    Д16т Ø40х1,5мм,    L=1900мм 1 шт.
6.2 Труба поперечная, цельная    Д16т Ø40х1,5мм,    L=1945мм 1 шт.
6.3 Труба поперечная, цельная    Д16т Ø40х1,5мм,    L=1995мм 1 шт.
6.4 Выжимная труба палубы                       Д16т Ø25х1,5мм. L= 670мм 2 шт.
6.5 Выжимные трубы надувного сидения      Д16т Ø25х1,5мм. L= 770мм 4 шт.
6.11 Кольцо капроновое силовое для сборки рамы 12 шт.
6.12 "Скрутка" - дюралевый пруток Д16т Ø10мм, L=180 мм 12 шт.
6.13 Фиксатор "скрутки" 12 шт.
6.14 Тубус с наплечным ремнём для хранения и переноски рамы. 1шт.

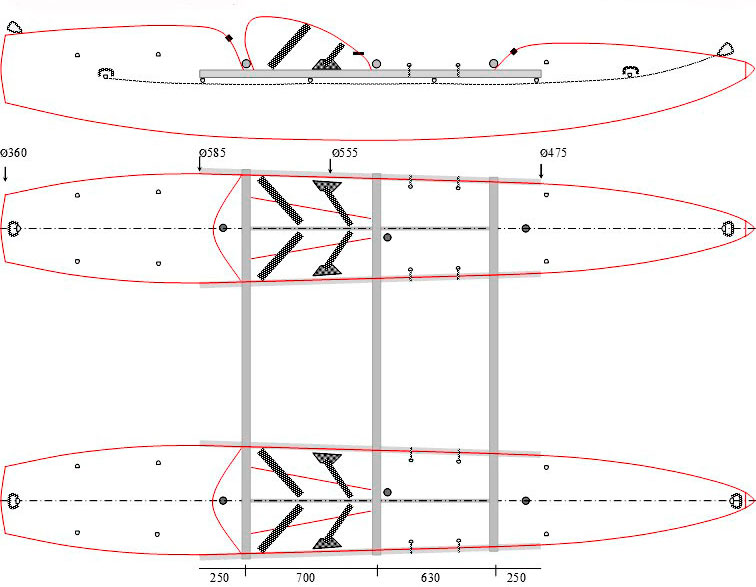

Устройство катамарана.

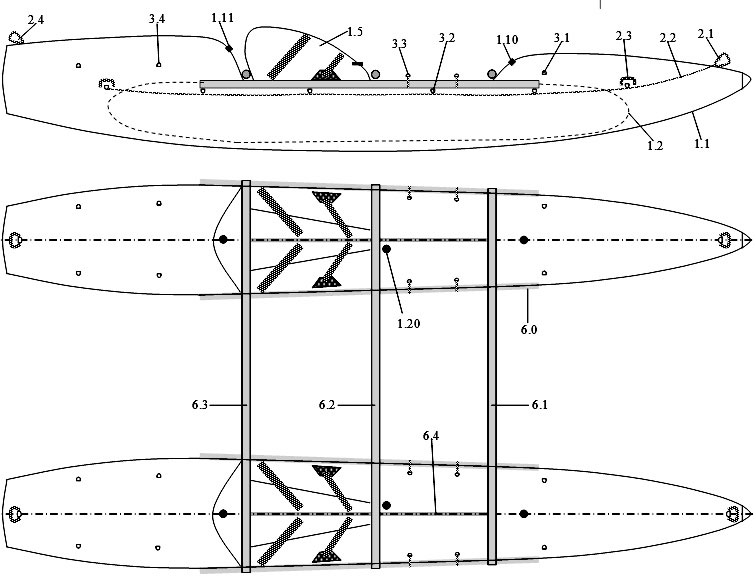

Рисунок 1.
Гондолы катамарана: 1. Однослойные (моно) баллоны катамарана. 1.1. Клапан надува носового отсека. 1.2. Клапан надува кормового отсека. 1.21. Поперечная перегородка. 1.5. Съёмное надувное сиденье с бедренными и коленными упорами.
Вспомогательные элементы: 2.1. Носовая ручка с люверсом. 2.2. Боковая ручкиа с люверсом для переноски катамарана (по каждому борту). 2.3. Боковая обвязка для страховки экипажа (по каждому борту). 2.4. Кормовая ручка с люверсом. 3.1. Металлические люверсы для крепления "морковки". 3.2. Металлические люверсы для крепления страховочной обвязки (по каждому борту). 3.3. Металлические люверсы для крепления дополнительного груза на корме.
Рама катамарана:  6.0. Труба продольная. 6.1,6.2.6.3. Трубы поперечные, с закреплёнными кницами. 6.4. Выжимная труба палубы.6.5. Выжимные трубы надувного сидения

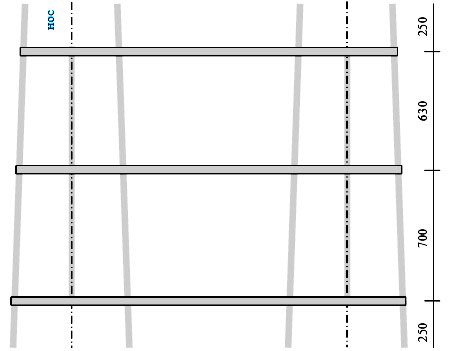

Рисунок 2.   Рама катамарана

Надувное сидение с двумя выжимными трубами, съёмное.

Рисунок 3.
  1. Гондола катамарана. 5. Сиденье надувное. 5.0. Самозакрывающийся клапан для заправки внутреннего баллона в силовую оболочку сидения. 5.1. Бедренные упоры с металлической пряжкой. 5.10. Двойной капроновый ремень с петлёй для крепления бедренных упоров к продольной трубе рамы.  5.11. Перемычка капроновая у основания бедренных упоров. 5.2. Коленные упоры. 5.20. Трапеция с  металлической пряжкой для крепления коленных упоров. 5.3. Карман для выжимной трубы надувного сидения. 6.0. Продольная труба рамы. 6. Поперечная труба рамы с закреплёнными кницами. 6.10. Кница с стальным штырьком (закреплена на поперечной трубе). 6.11. Соединение боковой и поперечной труб капроновым силовым кольцом. 6.12. Дюралевый пруток – «скрутка». 6.13. Фиксатор «скрутки». 6.5. Выжимные трубы сидения.


Порядок сборки катамарана

Подготовка гондол катамарана
1.   Выберите ровную площадку размером 2х4 метра, желательно с травяным покровом.
2.   Расстелите гондолы катамарана на земле.
Сборка рамы:
1.  Вставьте продольные трубы внутрь  карманов.
2.  Соберите раму, согласно рис.1, рис.2 и Рис.3, для этого стяните продольные и поперечные трубы капроновыми силовыми кольцами (кольца предварительно замочите в воде) с помощью «скруток».
  Сборка катамарана:
1.   Вставьте выжимные трубы надувных сидений в карманы по бокам надувных сидений.
2.    Зафиксируйте выжимные трубы надувных сидений и палубы к поперечным трубам снизу с помощью киперной (х/б) ленты или скотча.
3.   Наполните кормовой и носовой отсеки гондолы воздухом, чередуя отсеки до упругого, жесткого состояния.
4.   Наполните воздухом сидения до упругого состояния.
5.  Отрегулируйте длину бедренных и коленных упоров с помощью пряжек 5.10, 5.20 под свой рост - бедренные упоры должны плотно охватывать ваши бедра без избыточного давления.

Рекомендации по эксплуатации катамарана.
1. Наполняйте баллоны воздухом только насосом.
2. Загрязнённые места оболочки протирайте «Нефрасом» С2-80 (бензин «Калоша»), не используйте очистители, растворяющие ПВХ (ацетон...).
3. Глубокие царапины на оболочке промажьте густым полиуретановым клеем – он образует на ПВХ прочную плёнку.
4. После использования катамарана дайте ему просохнуть, разберите его и тщательно просушите все элементы катамарана естественным образом (без использования открытого огня).

Правила хранения и транспортировки.
Перед длительным хранением катамарана просушите все его элементы. Храните катамаран в закрытом помещении в упакованном виде в диапазоне температур минус 20° - плюс 30°С. При упаковке катамарана не пережимайте баллоны.
Не перевозите мягкие элементы катамарана вместе с металлическими, стеклянными или другими предметами, которые могут их повредить.

Гарантийные обязательства.
Изготовитель, Индивидуальный Предприниматель Новиков Александр Иванович, свидетельство №190280437, от 26.09.2001г. г. Минск, Республика Беларусь, гарантирует безотказную работу катамарана в течение 24 месяцев со дня продажи потребителю и не несет ответственности за дефекты, возникшие в результате неправильного хранения, эксплуатации, чрезмерных нагрузок или использовании катамарана не по назначению.

Сравнить "Белрафт-2ТБ" с другими катамаранами можно  ЗДЕСЬ.
