Белрафт 4ТТ Четырёхместный. Однослойные баллоны


"Белрафт 4ТТ" - четырёхместный спортивно-туристский катамаран повышенной грузоподъёмности и устойчивости, предназначен для сплава по мощным рекам с препятствиями 4-6 категории сложности - надёжное флагманское судно "Матильда".

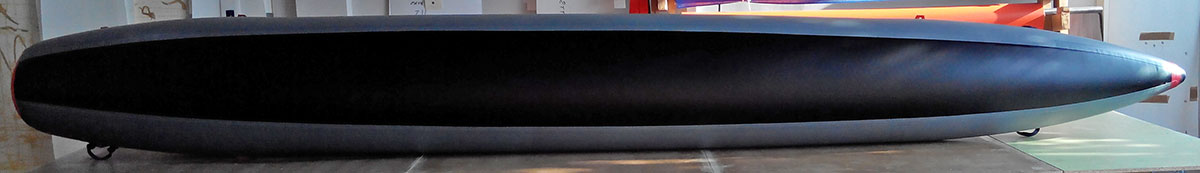

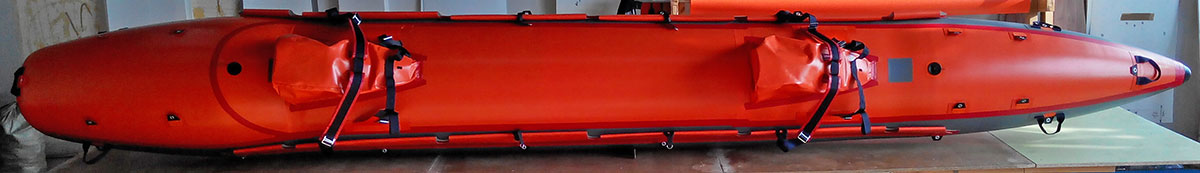

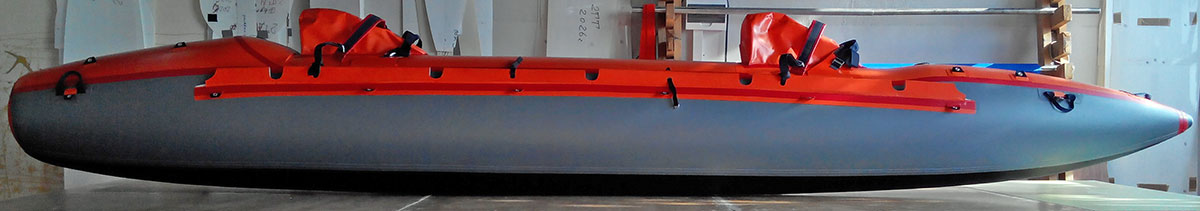

> Баллоны катамарана однослойные, с поперечной перегородкой (в каждой гондоле по два независимых отсека).
> Баллоны изготавливаются из максимально прочной ткани: дно и бок – boat PVC 1200гр (нить основы 2000Dtx), верх - boat  PVC 750гр.
> Надувные сиденья съёмные, имеют бедренные и коленные упоры.
> Рама катамарана крепится к гондолам с помощью карманов.
> Карманы изготавливаются из ткани ПАНАМА 900 и защищены от ударов о камни дополнительным слоем  PVC.
> Швы - плоские шито-клеенныес двухсторонней герметизацией.
> Перегородка и внутренняя герметизация швов выполнены из лодочной ткани Boat PVC 300гр/м2.. Снаружи швы защищены специальной лентой PVC.
> Рама изготавливается из дюралевых труб марки Д16Т не слабее Ø 40х2мм.
> Поперечные трубы рамы имеют жёстко закрепленные кницы с нержавеющими металлическими штырьками Ø6мм, окончания продольных и поперечных труб защищены от ударов о камни пластиковыми заглушками.

Технические данные
Длина  530 см
Ширина  220 см
Макс. диаметр баллонов  70 см
Объем баллонов (без учёта объёма надувных сидений)
 2600 л
Грузоподъемность  800 кг
Вес серийного катамарана  60кг
Экипаж: - 4 человека (плюс 2 пассажира на реках 1-5 к.с.)


Коплектномсть.
1 Гондолы катамарана:
1.1 Баллоны катамарана. (моно). 2 шт.
5. Оболочка съёмного надувного сидениея. 4 шт.
5.1
Воздухонепроницаемый внутренний баллон сиденья 51х95 см
4шт.
5.10 Двойной ремень 40мм с петлей для крепления бедренных упоров к раме 8 шт.
5.0 Пробки для трубок надува банки 4 шт.
2.0 Съёмные металлические полукольца для удобства крепления груза на палубе 8 шт.
2.3 Плоский шнур для организации боковой страховочной обвязки. 25 м
1.0 Сумка с ручками для хранения и переноски баллонов 2 шт.
  Ремонтный набор (ткань PVC,  трубка надува ...) набор
  Руководство по эксплуатации 1 шт
6 Рама катамарана:
6.0 Труба продольная, разборная      Д16т Ø40х2мм,      L=3000мм 4 шт.
6.1 Труба поперечная, разборная      Д16т Ø40х2мм,      L=2100мм 1 шт.
6.2 Труба поперечная, разборная      Д16т Ø40х2мм,      L=2125мм 1 шт.
6.3 Труба поперечная, разборная      Д16т Ø40х2мм,      L=2150мм 1 шт.
6.4 Труба поперечная, разборная      Д16т Ø40х2мм,      L=2175мм 1 шт.
6.5 Труба поперечная, разборная      Д16т Ø40х2мм,      L=2200мм 1 шт.
6.6 Выжимные трубы надувного сидения      Д16т Ø25х1,5мм. L= 770мм 8 шт
6.7 Выжимная труба палубы                        Д16т Ø25х1,5мм. L= 1160мм 2 шт.
6.11 Кольцо капроновое силовое для сборки рамы 20 шт.
6.12 "Скрутка" - дюралевый пруток Д16т Ø10мм, L=180 мм 20 шт.
6.13 Фиксатор "скрутки" 20 шт.
6.14 Тубус с наплечным ремнём для хранения и переноски рамы. 1шт.

Устройство  катамарана

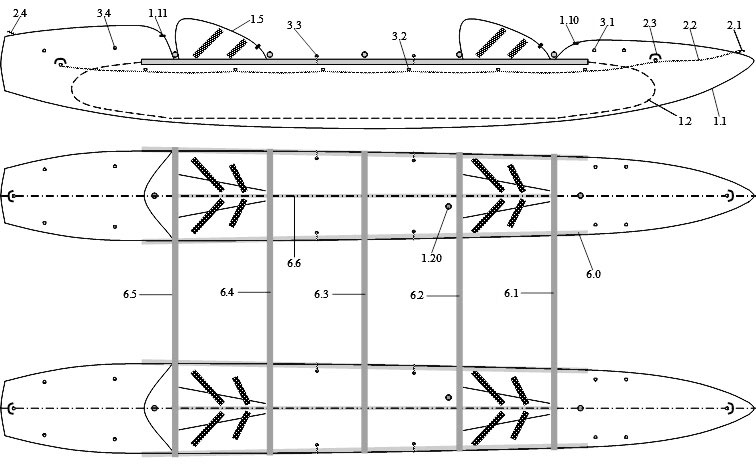

Рисунок 1.
Гондолы катамарана: 1.1. Носовой отсек моно баллона. 1.2. Кормовой отсек моно баллона. 1.10. Клапан надува носового отсека. 1.20. Клапан надува кормового отсека. 1.21. Поперечная перегородка. 1.5. Съёмное надувное сиденье с бедренными и коленными упорами.
Вспомогательные элементы: 2.1. Носовая ручка с люверсом. 2.2. Боковая ручкиа с люверсом для переноски катамарана (по каждому борту). 2.3. Боковая обвязка для страховки экипажа (по каждому борту). 2.4. Кормовая ручка с люверсом. 3.1. Металлические люверсы для крепления "морковки". 3.2. Металлические люверсы для крепления страховочной обвязки (по каждому борту). 3.3. Металлические люверсы для крепления дополнительного груза на корме.

Рама катамарана: 6.0. Труба продольная. 6.1, 6.2, 6.3,6.4, 6.5. Поперечные трубы с закреплёнными кницами. 6.6. Выжимные трубы надувного сидения. 6.7. Выжимная труба палубы.

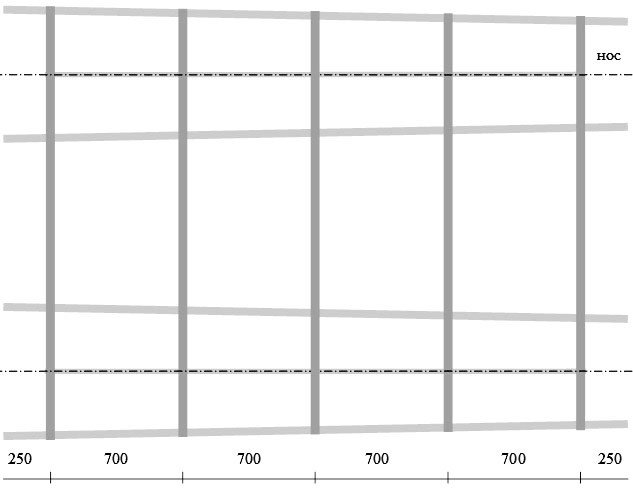

Рисунок 2. Рама катамарана
Надувное сидение, съёмное

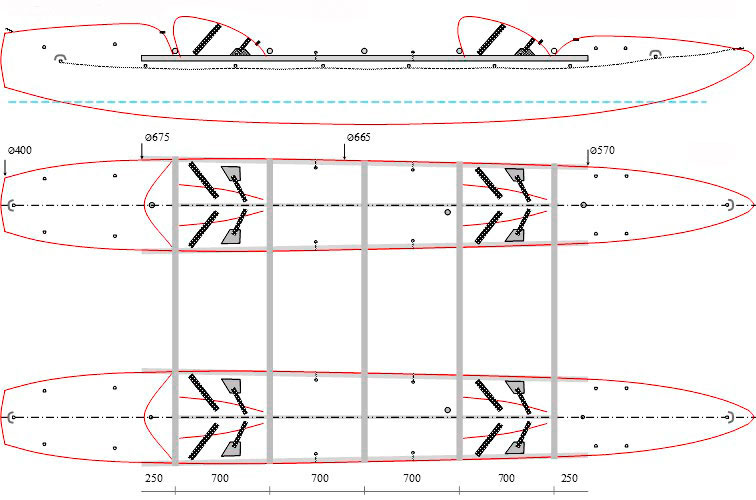

Рисунок 3.
 1. Гондола катамарана. 5. Сиденье надувное. 5.0. Самозакрывающийся клапан для заправки внутреннего баллона в силовую оболочку сидения. 5.1. Бедренные упоры с металлической пряжкой. 5.10. Двойной капроновый ремень с петлёй для крепления бедренных упоров к продольной трубе рамы.  5.11. Перемычка капроновая у основания бедренных упоров. 5.2. Коленные упоры. 5.20. Трапеция с  металлической пряжкой для крепления коленных упоров. 5.3. Карман для выжимной трубы надувного сидения. 6.0. Продольная труба рамы. 6. Поперечная труба рамы с закреплёнными кницами. 6.10. Кница с стальным штырьком (закреплена на поперечной трубе). 6.11. Соединение боковой и поперечной труб капроновым силовым кольцом. 6.12. Дюралевый пруток – «скрутка». 6.13. Фиксатор «скрутки». 6.5. Выжимные трубы сидения.


Порядок сборки катамарана

Подготовка гондол катамарана
1.   Выберите ровную площадку размером 2х5 метра, желательно с травяным покровом.
2.   Расстелите гондолы катамарана на земле.
Сборка рамы:
1.  Вставьте продольные трубы внутрь  карманов.
2.  Соберите раму, согласно рис.1, рис.2 и Рис.3, для этого стяните продольные и поперечные трубы капроновыми силовыми кольцами (кольца предварительно замочите в воде) с помощью «скруток».
  Сборка катамарана:
1.   Вставьте выжимные трубы надувных сидений в карманы по бокам надувных сидений.
2.    Зафиксируйте выжимные трубы надувных сидений и палубы к поперечным трубам снизу с помощью киперной (х/б) ленты или скотча.
3.   Наполните кормовой и носовой отсеки гондолы воздухом, чередуя отсеки до упругого, жесткого состояния.
4.   Наполните воздухом сидения до упругого состояния.
5.  Отрегулируйте длину бедренных и коленных упоров с помощью пряжек 5.10, 5.20 под свой рост - бедренные упоры должны плотно охватывать ваши бедра без избыточного давления.

Рекомендации по эксплуатации катамарана.
1. Наполняйте баллоны воздухом только насосом.
2. Загрязнённые места оболочки протирайте «Нефрасом» С2-80 (бензин «Калоша»), не используйте очистители, растворяющие ПВХ (ацетон...).
3. Глубокие царапины на оболочке промажьте густым полиуретановым клеем – он образует на ПВХ прочную плёнку.
4. После использования катамарана дайте ему просохнуть, разберите его и тщательно просушите все элементы катамарана естественным образом (без использования открытого огня).

Правила хранения и транспортировки.
Перед длительным хранением катамарана просушите все его элементы. Храните катамаран в закрытом помещении в упакованном виде в диапазоне температур минус 20° - плюс 30°С. При упаковке катамарана не пережимайте баллоны.
Не перевозите мягкие элементы катамарана вместе с металлическими, стеклянными или другими предметами, которые могут их повредить.

Гарантийные обязательства.
Изготовитель, Индивидуальный Предприниматель Новиков Александр Иванович, свидетельство №190280437, от 26.09.2001г. г. Минск, Республика Беларусь, гарантирует безотказную работу катамарана в течение 24 месяцев со дня продажи потребителю и не несет ответственности за дефекты, возникшие в результате неправильного хранения, эксплуатации, чрезмерных нагрузок или использовании катамарана не по назначению.

Сравнить "Белрафт-4Т" с другими катамаранами можно ЗДЕСЬ.
