Белрафт 2ТМ двухместный однослойные баллоны 2024г
п.Прорыв, р.Кекемерен (НЕ запланированная проверка устойчивости..) Тренировка на слаломном канале

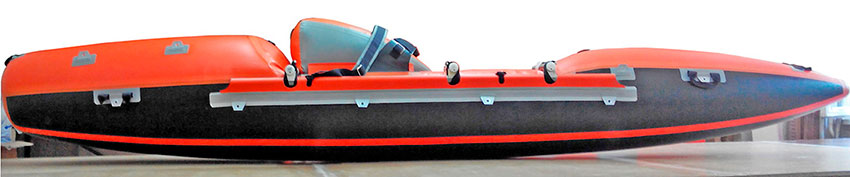

"Белрафт 2ТМ" - двухместный спортивно-туристский катамаран для водных маршрутов 1-6 к.с.
> Баллоны катамарана однослойные, с поперечной перегородкой (в каждой гондоле по два независимых отсека).
> Баллоны из ткани: дно - boat PVC ПАНАМА 1100, бок - boat ПАНАМА PVC 1100, верх - boat PVC 650 гр.
> Надувные сиденья - двухслойные, приклеены к палубе и имеют бедренные и коленные упоры..
> Рама катамарана крепится к гондолам с помощью карманов.
> Карманы из прочной ткани PVC, защищены от ударов о камни дополнительным слоем PVC.
> Швы - плоские шито-клеенные, с двухсторонней герметизацией.
> Рама изготавливается из дюралевых труб марки Д16Т не слабее Ø 37х1,5мм и 40х1,5мм.
> Поперечные трубы имеют жёстко закрепленные кницы с нержавеющими металлическими штырьками Ø6мм.
> Окончания продольных и поперечных труб защищены от ударов о камни пластиковыми заглушками.
Технические данные:
Длина 390 см
Ширина 200 см
Макс. диаметр баллонов 59 см
Объем баллон (без надувных "сидух") 1250 л
Грузоподъемность 350 кг
Вес катамарана (без рамы) кг
Ширина 200 см
Макс. диаметр баллонов 59 см
Объем баллон (без надувных "сидух") 1250 л
Грузоподъемность 350 кг
Вес катамарана (без рамы) кг
Вес рамы кг
Экипаж 2 человека
Экипаж 2 человека
Коплектномсть.
|
|
Гондолы катамарана:
|
|
|
1.
|
Баллоны катамарана. (однослойные).
|
2 шт.
|
|
1.5.
|
Надувное сидение с внутренним баллоном в сборе с трубкой надува.
|
2 шт.
|
|
5.10
|
Плоский ремень с петлей для крепления бедренных упоров к раме
|
4 шт.
|
|
2.3
|
Плоский шнур для организации боковой страховочной обвязки.
|
25 м
|
|
|
Съёмные металлические люверсы для удобства крепления груза на палубе
|
4 шт.
|
|
|
Ремонтный набор (ткань PVC, клапан, трубка надува ...)
|
набор
|
|
|
Руководство по эксплуатации
|
1 шт
|
|
|
Тубус с наплечным ремнём для хранения и переноски рамы
|
1 шт
|
|
|
Сумка с ручками для хранения и переноски баллонов
|
1 шт.
|
|
|
|
|
|
|
Рама катамарана:
|
|
|
6.0
|
Труба продольная, цельная Д16т Ø37х1,5мм, L=1650мм
|
4 шт.
|
|
6.1
|
Труба поперечная, цельная Д16т Ø40х1,5мм, L=1915мм
|
1 шт.
|
|
6.2
|
Труба поперечная, цельная Д16т Ø40х1,5мм, L=1945мм
|
1 шт.
|
|
6.3
|
Труба поперечная, цельная Д16т Ø40х1,5мм, L=1995мм
|
1 шт.
|
|
6.4
|
Выжимная труба палубы Д16т Ø25х1,5мм. L= 1160мм
|
2 шт.
|
|
6.11
|
Кольцо капроновое силовое для сборки рамы
|
12 шт.
|
|
6.12
|
"Скрутка" - дюралевый пруток Д16т Ø10мм, L=180 мм
|
12 шт.
|
|
6.13
|
Фиксатор "скрутки"
|
12 шт.
|
Устройство катамарана
Рисунок 1.
Гондолы катамарана: 1. Однослойные баллоны катамарана. 1.1. Клапан надува носового отсека. 1.2. Клапан надува кормового отсека. 1.21. Поперечная перегородка. 1.5. Надувное сиденье с бедренными и коленными упорами.
Вспомогательные элементы: 2.1. Носовая ручка с люверсом. 2.2. Бокоые ручки с люверсами по каждому борту. 2.3. Боковая обвязка для страховки экипажа (по каждому борту). 2.4. Кормовая ручка с люверсом. 3.1. Металлические люверсы для крепления "морковки". 3.2. Металлические люверсы по каждому борту для крепления страховочной обвязки 3.3. Металлические люверсы для крепления дополнительного груза на корме.
Рама катамарана: 6.0. Труба продольная. 6.1,6.2.6.3. Трубы поперечные, с закреплёнными кницами. 6.4. Выжимная труба палубы.
Рама катамарана: 6.0. Труба продольная. 6.1,6.2.6.3. Трубы поперечные, с закреплёнными кницами. 6.4. Выжимная труба палубы.
Рисунок 2. Рама катамарана.
Надувное сидение
Рисунок 3.
1. Гондола катамарана. 1.5. Сиденье надувное. 5.0. Самозакрывающийся клапан для заправки внутреннего баллона в силовую оболочку сидения. 5.1. Бедренные упоры с двойной металлической пряжкой. 5.10. Плоский ремень с петлей для крепления бедренных упоров к продольной трубе рамы. 5.11. Перемычка капроновая у основания бедренных упоров. 5.2. Коленные упоры. 5.20. Трапеция с двойной металлической пряжкой для крепления коленных упоров. 6.0. Продольная труба рамы. 6.3. Поперечная труба рамы с закреплёнными кницами. 6.30. Кница с стальным штырьком (закреплена на поперечной трубе). 6.11. Соединение боковой и поперечной труб капроновым силовым кольцом. 6.12. Дюралевый пруток – «скрутка». 6.13. Фиксатор «скрутки».
Гарантийные обязательства.
Изготовитель, Индивидуальный Предприниматель Новиков Александр Иванович, свидетельство №190280437, от 26.09.2001г. г. Минск, Республика Беларусь, гарантирует безотказную работу катамарана в течение 24 месяцев со дня продажи потребителю и не несет ответственности за дефекты, возникшие в результате неправильного хранения, эксплуатации, чрезмерных нагрузок или использовании катамарана не по назначению. .
